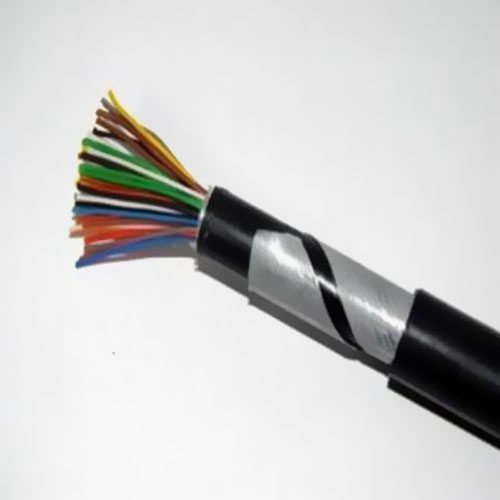

一、操控电缆的概略

从操控中心连接到各体系传递信号或操控操作功用的电缆总称操控电缆。操控电缆前期的功用比较简单，包含：指示灯显现、外表指示、继电器和开关设备的操作、报警联锁体系等。近年来，因为弱电和计算机网络的广泛运用，对操控电缆的挑选和运用提出了新的功用和更高的要求。本文就近年来操控电缆的挑选和运用中呈现的一些新问题，加以研讨，供研讨参阅。

二、操控电缆的首要系列种类

当今操控电缆的主产品为：聚氯乙烯绝缘操控电缆、天然-丁苯橡皮绝缘操控电缆和聚乙烯绝缘操控电缆三大系列。此外还有交联聚乙烯绝缘和乙丙橡皮绝缘的产品。早年曾出产的油浸纸绝缘铅包操控电缆现已筛选。

制电缆的额外电压用U0/U表明。我国1998年颁布的国家标准对塑料绝缘操控电缆的额外电压规则为450/750V，国外已有德国等提出将600/1000V的产品，作为操控电缆的惯例产品系列。目前我国也能出产600/1000V的塑料绝缘操控电缆。橡皮绝缘操控电缆的额外电压则规则为300/500V。操控电缆的线芯为铜芯，标称截面2.5mm2及以下，2~61芯;4~6mm2,2~14芯;10mm2，2~10芯。操控电缆的作业温度：橡皮绝缘为65℃，聚氯乙烯绝缘为70℃和105℃两个等级。计算机体系的运用的操控电缆一般选用聚氯乙烯、聚乙烯、交联聚乙烯以及氟塑料绝缘的产品。

三、确保操控电缆正常作业，避免搅扰的办法

为确保操控电缆在发作绝缘击穿、机械损害或着火时，削减涉及的规模，国家标GB50217-91《电力工程电缆设计规范》规则：两层化维护的电流、电压以及直流电源和跳闸操控回路等需求增强可靠性的两套体系，应选用各自独立的操控电缆。

操控电缆投入运转后，同一电缆的不同线芯之间，紧邻平行敷设的电缆之间都存在电气搅扰的问题，引起电气搅扰的首要原因有：(1)因为外施电压在线芯间电容耦合的作用下发作的静电搅扰;(2)因为通电电流发作的电磁感应搅扰。总的来讲，当附近存在高电压、大电流搅扰源时，电气搅扰更严峻，因为同一电缆的线芯之间的间隔较小，其搅扰程度也远大于平行敷设的紧邻电缆。

例如某超高压变电所分相操作断路器的操控回路，三相合用一根电缆，曾发作过这样事端，由分相操作的脉冲使其它相的晶闸管触发，误导致三相联动，今后改用别离独立的电缆，就未再发作误动事端。又如某电厂的计算机监测体系，因为将模拟量低电平的信号线与变送器的电源线合用一根四芯电缆，曾引起在信号线发作70V的搅扰电压，这对以毫伏计的低电平信号回路，显然会影响正常作业。

避免或减轻电气搅扰的办法，首要有以下三个方面。

1、操控电缆的一个备用芯接地

实践证明，操控电缆中一个备用芯接地时，搅扰电压的幅值可下降到25%~50%，且施行简洁，而对电缆的造价添加甚微。

2、对电气搅扰时会发作严峻后果的电路，不合用一根操控电缆。

其间包含：

(1)弱电信号操控回路与强电信号操控回路;

(2)低电平信号与高电平信号的回路;

(3)沟通断路器分相操作的各相弱电操控回路，都不该运用同一根操控电缆。但对弱电回路的每一对往复导线如分归于不是同一根的操控电缆，在敷设时有或许构成环状安置，在附近电源的电磁线交链下会感生电势，其数值或许对弱电回路低电平的参数搅扰影响较大，因而对往复导线仍应合用一根操控电缆为宜。

3、金属屏蔽与屏蔽层接地

金属屏蔽是削弱和避免电气搅扰的重要办法，包含对线芯的总屏蔽、分屏蔽和双层式总屏蔽等。操控电缆金属屏蔽型式的挑选，应按或许发作的电气搅扰影响的强弱，计入归纳按捺搅扰的办法，以满意下降搅扰和过电压的要求。对防搅扰作用的要求越高，则相应的出资也越大，当选用钢带铠装、钢丝织造总屏蔽时，电缆的价格约添加10%~20%。
