矿用信号电缆MHYV,矿用监测电缆-MHYV(PUYV)MHYVR(PUYVR)系列

 煤矿用聚乙烯绝缘聚氯乙烯护套信号电缆

适用规模：矿场作信号传输，可移动或固定运用。

产品称号：煤矿用阻燃信号电缆(现总称煤矿用阻燃通讯电缆)

产品选用规范：MT818-1999

首要类型规范及称号：

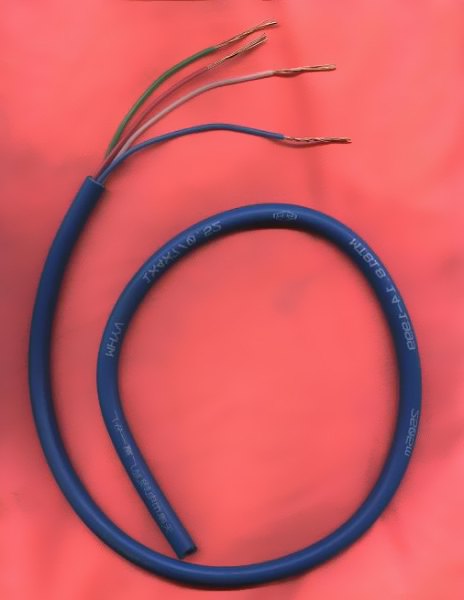

MHYVR（PUYVR） （1×2 1×4 2×2 3×2 4×2 5×2 6×2 8×2 10×2 ）

煤矿用聚乙烯绝缘聚氯乙烯护套通讯电缆，用于矿场作一般讯号传输，可移动运用。

MHY32（PUYV39-1） （1×2 1×4 2×2 3×2 4×2 5×2 6×2 8×2 10×2）1/1.0、1/1.38

煤矿用聚乙烯绝缘钢丝铠装聚氯乙烯护套通讯电缆 用于平巷或竖井或斜井作信号传输。

MHYV（PUYV）（1×2 1×4 2×2 3×2 4×2 5×2 6×2 8×2 10×2）1/1.0、1/1.38

煤矿用聚乙烯绝缘聚氯乙烯护套通讯电缆 用于矿场作一般讯号传输，适用于固定敷设。

MHYVRP 7/0.30、7/0.37、7/0.43、7/0.52（1～10对、1×4）

煤矿用聚乙烯绝缘铜丝织造屏蔽聚氯乙烯护套通讯软电缆，用于电场搅扰较大的场所作信号传输，电缆较柔软。

MHYVP （1×2 1×4 2×2 3×2 4×2 5×2 6×2 8×2 10×2 ）×7/0.30、7/0.37、7/0.43、7/0.52

煤矿用聚乙烯绝缘聚氯乙烯护套通讯电缆，用于电场搅扰较大的场所作信号传输，可用于固定敷设。



通讯双屏蔽电缆ASTP-120Ω

一、产品特性：

芯线双绞，镀锡铜丝加铝箔双屏蔽，外加一根导流线。

新式特种复合绝缘和外护套资料，镀锡屏蔽，抗搅扰能力强，屏蔽系数小，传输间隔长，

产品附有独立TC接地导体、契合UL AWM 2919文件规范

遵循美国百通讯号电缆规范。

特性阻抗：120Ω

二、运用规模：

本公司的RS485柔性电缆适用于电缆频频曲折和卷绕的场所，如传送体系和卷绕体系中（拖链、传输带、卷筒、吊车、吊篮等），电缆有抗紫外线、耐油，能够用于枯燥或湿润的当地及室外运用。

三、产品类型：

2芯、4芯、6芯

16AWG(1.5平方） 17AWG（1.0平方）

19AWG（0.75平方） 20AWG(0.5平方）

21AWG（0.4平方） 22AWG(0.3平方)

四、电缆结构：

导体：选用镀锡铜丝精束,契合VDE0295class 5类规范；

绝缘：德国进口PE绝缘资料；

屏蔽1：镀锡铜丝精细织造；

屏蔽2：选用铝塑复合带绕包屏蔽；

护套：选用德国进口特种PVC复合料；

附加件：镀锡铜丝精束导流线

四、技术指标：

导体阻抗：20 MΩ·km

额外电压：U0/U   300/500V

实验电压:AC 2.5 kV

额外电流 (A) 拜见IEC 60354-5-52-12

移动装置：8x电缆外径

温度规模：-15℃至+70℃

焚烧测验：阻燃自熄．符和DIN VDE 0482第265-2-1款，对应EN50265-2-1

五、产品类型

TL-RS485 RS485通讯电缆

ASTP-120Ω-2*16AWGASTP-120Ω-
